Heizstab über Shellys angesteuert
Heizstab-Staging
Node-RED entscheidet in einem festen Takt, welche Shelly-Stufe aktiv sein soll. Zuschalten darf mehrstufig erfolgen, Abwerfen passiert bewusst gestaffelt, damit bei wechselnder PV-Leistung kein harter Netzbezug angesteuert wird.
// Node-RED: Shelly Heizstab Staging-Controller
const P_STAGE = 4000; // W pro Stufe
const ON_MARGIN = 1000; // Rest-Einspeisung nach Zuschalten
const MIN_FEEDIN_OFF = 500; // Abwurf, wenn Einspeisung darunter faellt
const EVAL_MS = 180000; // Entscheidungstakt
const STUFEN = 3;
// 6 Outputs:
// 0=S1 an, 1=S1 aus, 2=S2 an, 3=S2 aus, 4=S3 an, 5=S3 aus
Projektdatei: scripts/shelly-integration/Staging_Controller.json . Screenshots: PV-Ueberschuss reicht fuer Initialphase und Nutzung, beziehungsweise Ueberschuss reicht nicht fuer eine weitere Stufe.

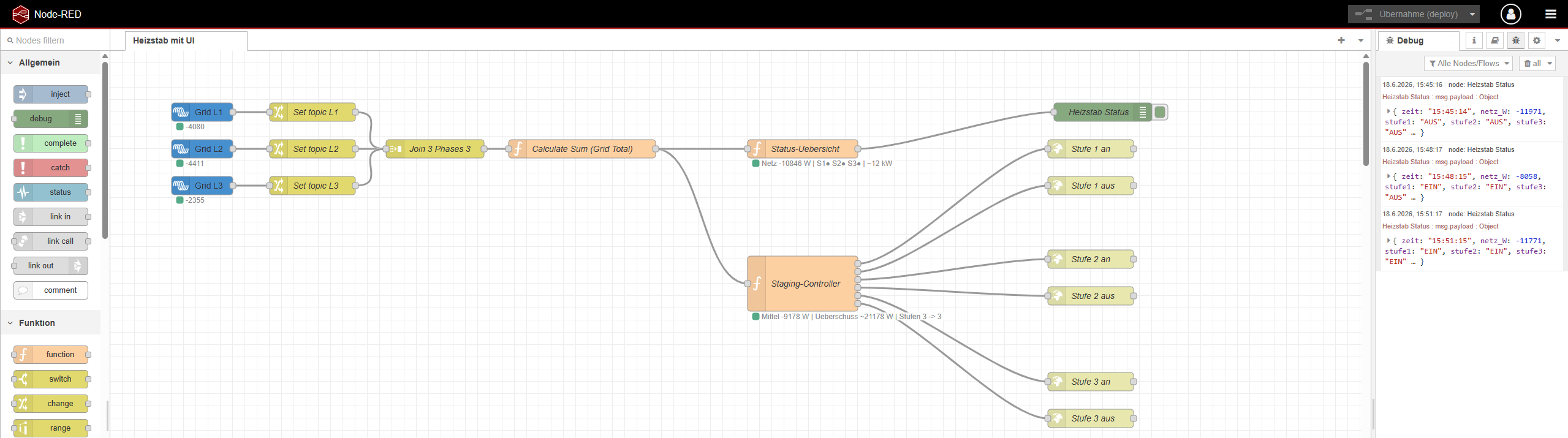

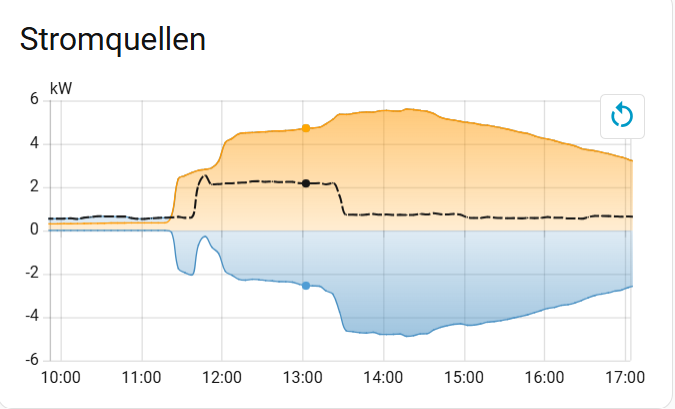

Genug Ueberschuss

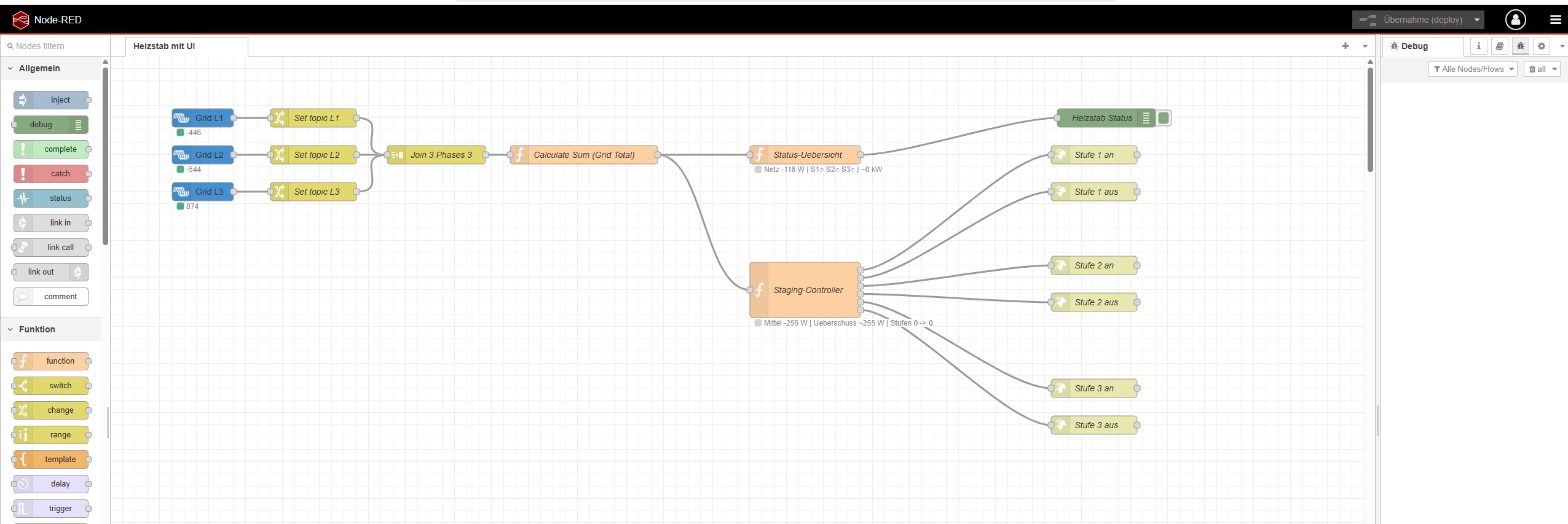

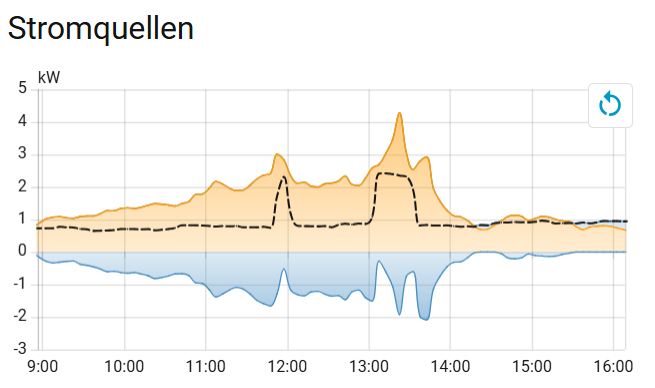

Nicht genug Ueberschuss
Anlagenaufbau
Gesteuert wird ein umgebauter 12 kW Heizstab, dessen Leistung in drei separat schaltbare Stufen mit jeweils 4 kW aufgeteilt wurde. Im Hintergrund arbeitet ein Victron ESS System mit ca. 30 kWp PV-Leistung und rund 60 kWh Batteriespeicher.
Steuerung
Der Node-RED Flow laeuft direkt auf dem Cerbo GX, also der zentralen Steuereinheit des Victron ESS Systems. Dort werden die Messwerte ausgewertet und die Heizstufen nur bei ausreichendem PV-Ueberschuss freigegeben.
Lastschaltung
Fuer die Lastschaltung wurde ein eigener Verteiler aufgebaut. Die Shellys schalten nicht direkt die 4-kW-Last, sondern nur die Steuerspulen der Relais. Die eigentliche Leistung wird ueber 25-A-Schneider-Relais geschaltet, weil die Shelly-Ausgaenge fuer diese Dauerlast und die thermische Belastung nicht ausgelegt sind. Zusaetzlich wurde ein FI-Schutzschalter nachgeruestet, damit die Heizstab-Unterverteilung sauber abgesichert ist.
